2jk矿井提升机

  • 产品简介:

    jk系列提升机是根据中华人民共和国安全生产行业标准aq 1035-2007《煤矿用单绳缠绕式矿井提升机安全检验规范》、gb/t20961-2007《单绳缠绕式矿井提升机》和鹤壁万丰矿山机械制造有限公司企业标准q/hbwf003-2016《单绳缠绕式矿井提升机》设计制造的产品。适用范围适用于煤矿、金属矿和非金属矿的地面或井下的倾斜巷道和竖井作

  • 适用范围:

    适用于煤矿、金属矿和非金属矿的地面或井下的倾斜巷道和竖井作升降物料及人员。

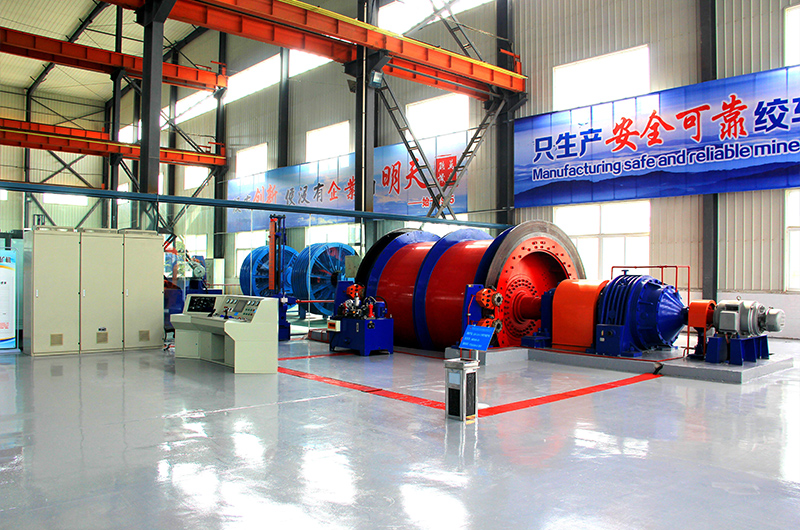

  • 产品图片

    产品详情

    产品执行标准

    2jk系列产品是根据q/hbwf003《单绳缠绕式矿井提升机》企业标准、aq1035-2007《煤矿用单绳缠绕式矿井提升机安全检验规范》行业标准、gb/t20961-2007《单绳缠绕式矿井提升机》我国标准及《煤矿安全规范》设计制造的产品。




    适用范围

    2jk系列单绳缠绕式矿井提升机主要用于煤矿、金属矿和非金属矿的竖井或者斜井提升煤、物料、升降人员和下降材料、设备等,也可作其它牵引运输用。


    工作原理

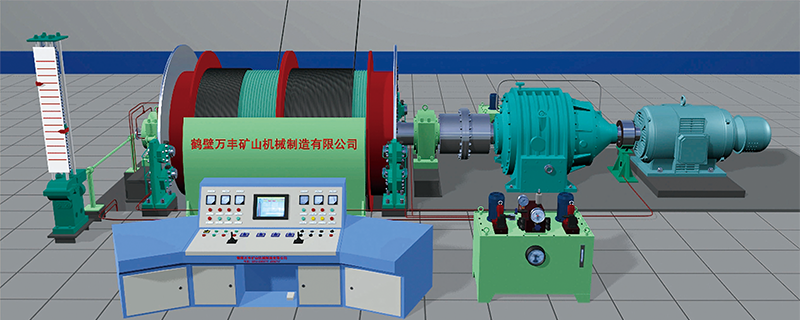

    电动机通过减速机将动力传给缠绕钢丝绳的卷筒,实现容器的提升和下放;通过电气控制实现调速;盘行制动器由液压和电气控制进行制动;通过各种位置指示系统,实现提升容器的深度指示;通过各种传动感器和控制元件组成的机、电、液联合控制系统实现整机的监控与保护;通过计算机和网络技术实现提升机内、外的信息传输。


    产品型号的表示方法

    提升机型号表示方法应符合mt/t 154.8-1996《煤矿机械产品型号编制方法》的规定。

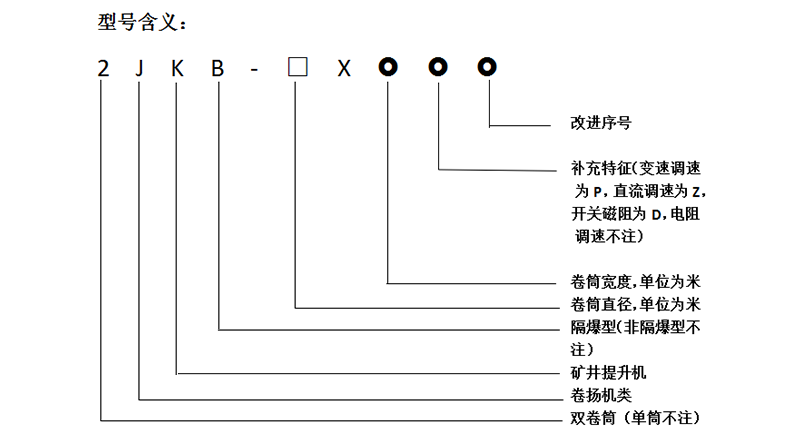

    型号含义


    示例1:卷筒直径3.0m,宽度为1.5m,采用变频调速的双卷筒单绳缠绕式矿井提升机的产品型号为:2jk-3.0×1.5p。

    示例2:卷筒直径2.5m,宽度为2.0m,采用隔爆型变频调速的单卷筒单绳缠绕式矿井提升机的产品型号为:jkb-2.5×2.0p。

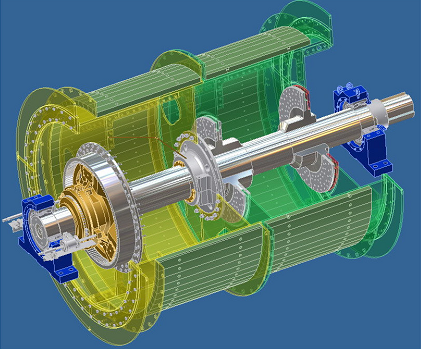

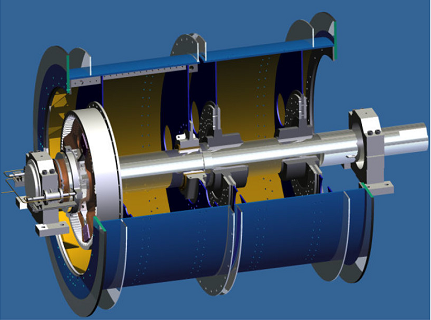

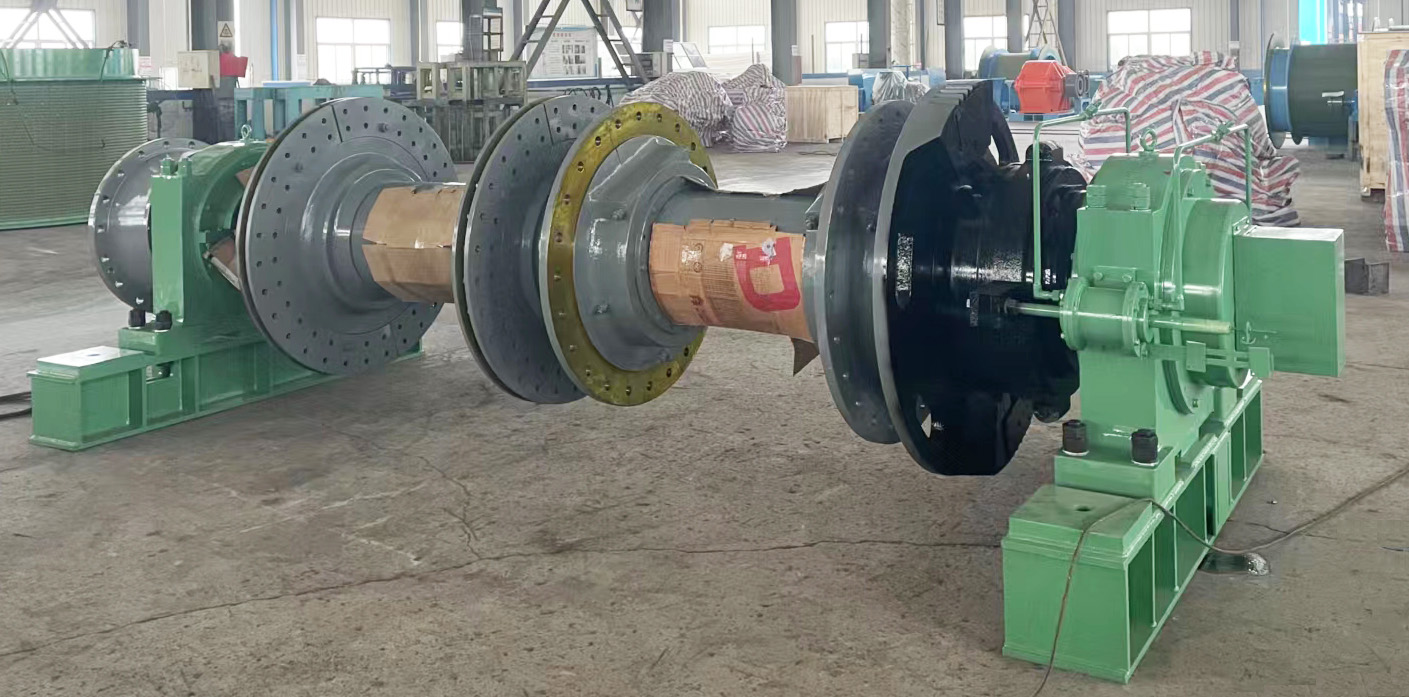

    单绳缠绕矿井提升机主轴装置

          主轴装置是提升机的工作机构,也是提升机主要承载部件,它承担了提升机全部转矩,作为缠绕提升钢丝绳,以承受各种载荷。主要由主轴、轴承、轴承座、卷筒、支轮、衬板、高强度螺栓组件等零部件组成。主轴选用45#碳钢锻制,经过两次无损探伤检测、机械性能试验,符合我国标准,保证使用性能可靠,除与联轴器联接部位外,在主轴上不再另开键槽,既保证其强度又保证了主轴的刚性,极大提高了主轴的安全性和延长了使用寿命;主轴轴承采用国内哈、瓦、洛轴承,运转可靠,提高转动效率。




           卷筒采用低碳合金钢板焊接成型,卷筒在承载后产生的变形能迅速扩散,应力变形不集中,有效地提高了卷筒的承载能力及抗疲劳强度。卷筒焊接后经过时效振动消除内应力防止卷筒变形;制动盘全部采用16mn板材制成,抗变形、耐磨。可根据用户需求制成剖分式,所有的剖分卷筒及制动盘,均在厂内制作好,在使用现场安装即可使用,无需现场作任何再加工。

    双筒提升机采用径向齿块液压调绳方式。调绳时,通过操作台轻松控制,用液压使离合器动作,从而使主轴与活动卷筒产生相对传动,调绳快速可靠。

    卷筒有如下几种结构型式:

          ①整体焊接的结构,此种型式的卷筒为整体焊接,制动盘同时也焊接在卷筒上。

          ②整体焊接的结构,制动盘为剖分两瓣制动盘与卷筒采用高强度螺栓联结。

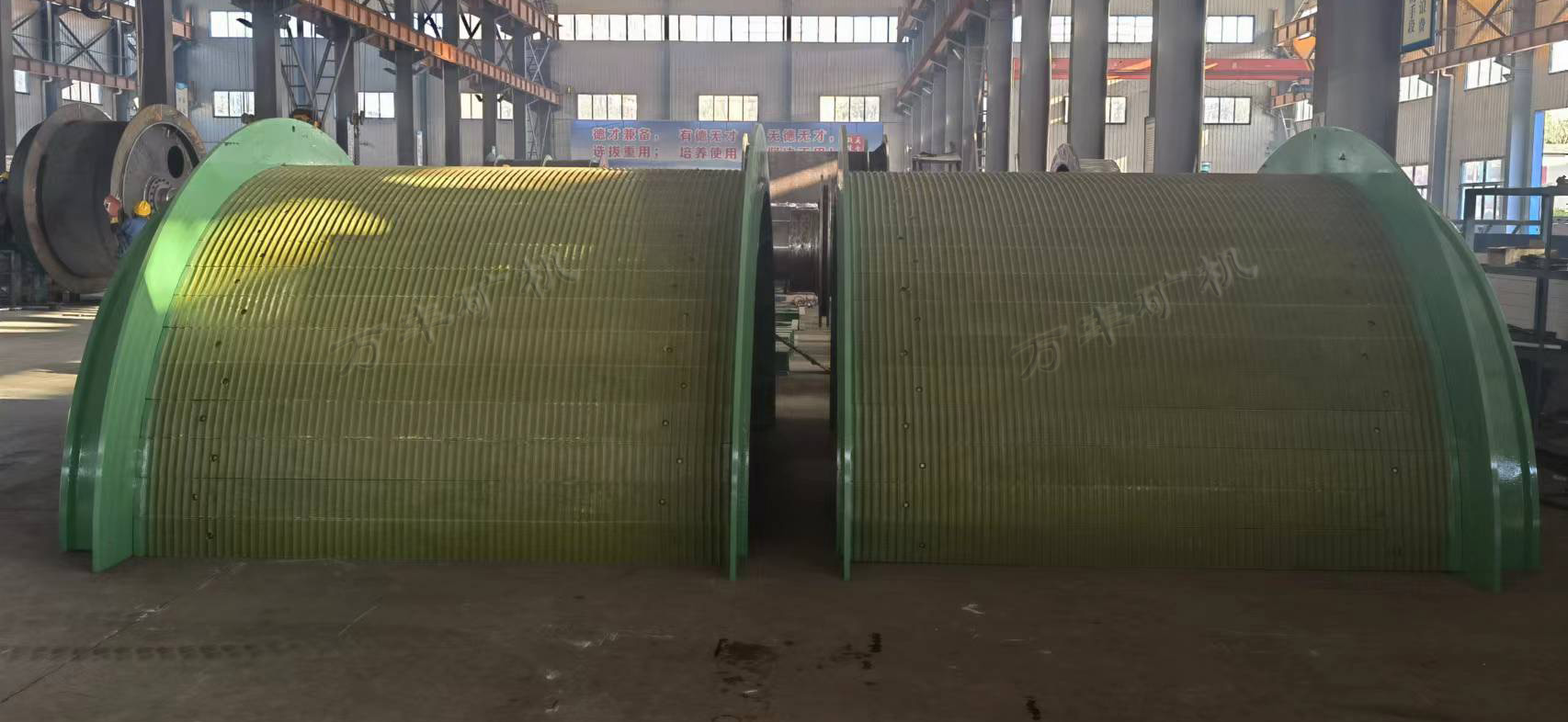

         ③卷筒为剖分焊接卷筒,卷筒为剖分两瓣式或四瓣式,制动盘为剖分两瓣制动盘,制动盘用高强度螺栓与卷筒联结。

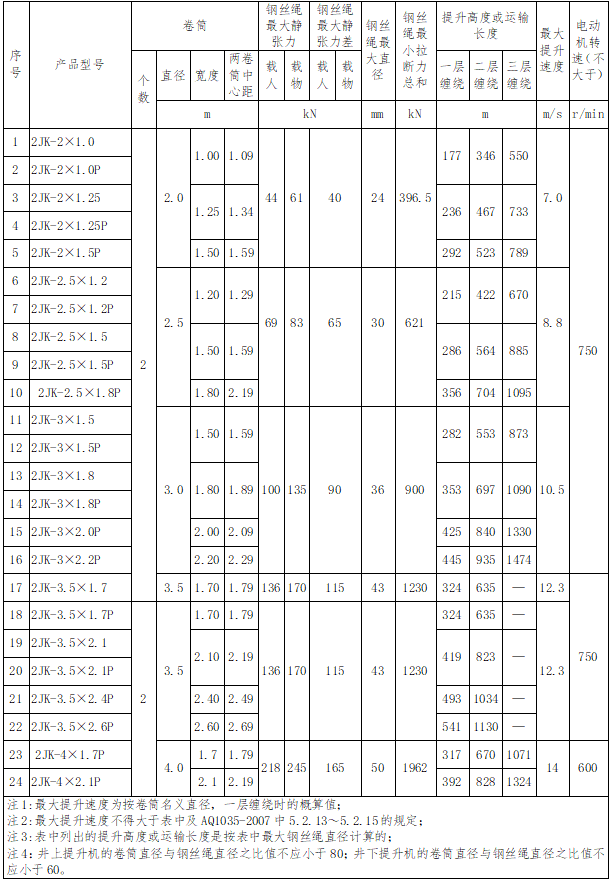

    技术参数


    以上参数如有改动,恕不另行通知!获取最新资讯,或有产品定制需求,请联系客服人员:问题咨询及获取报价
