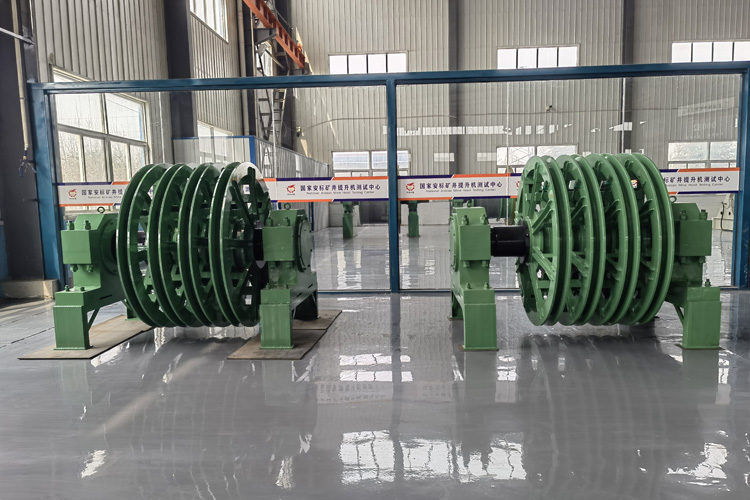

(1)天轮装置用途
天轮装置用于落地式多绳摩擦式提升机,每台提升机上用两组,安装在井架上,用来改变钢丝绳的方向和根据提升系统要求调整提升容器的中心距,是提升机的主要承力件之一。
(2)天轮装置规格
①天轮的公称直径与摩擦轮的公称直径相同;
②绳距和绳槽直径与摩擦轮的相同;
③轮体个数与提升机绳数相同。
(3)安装与调整
天轮装置安装应按《机械设备安装工程施工及验收规范》gb50231-2009标准的有关规定进行安装。本说明书仅就本部件的特殊要求作如下说明:
①天轮架上的开口尺寸应按图纸要求,这样在更换轴瓦时,游动轮的轮子就可以沿轴向移动大于二分之一钢绳绳距的距离,以保证更换轴瓦所需的轴向空间。
②轴承座下面的安装平面应是加工平面,并且高于天轮平台,在天轮平台与轴承座之间应放置一个钢架或厚钢板(属于井架的一部分),高度尺寸由矿井设计单位根据现场情况自行决定。天轮调整好后,将此钢架或厚钢板焊在天轮架上。
③ 轴承座两侧的安装斜铁,在调整好后,外侧的一个应与加工过的安装平面焊接,焊缝高不低于15 mm。
④ 两端球面向心滚子轴承安装时应进行清洗,清洗后,填充润滑脂。填充量应填满整个轴承,并填满轴承座体空间的三分之一--二分之一为宜。轴承应转动灵活。
⑤安装时,右端轴承盖直接压紧轴承外圈,左端轴承端盖与轴承外圈应有不小于1.5 mm的间隙。
⑥轴两端面螺纹孔是拆换轴承时用来打高压油用的。平时用塞头堵住,以防脏物进入油孔。
⑦安装前应将铜瓦拆下清洗,清洗完毕装上时,应在左右两半瓦之间和在铜瓦上内油槽涂满润滑脂。
